Presentación y ventajas competitivas de una solución de vidrio térmico

Este artículo ha sido redactado en colaboración con Christian BALLAY, director de la empresa de ingeniería independiente SYSELIA (especializada en acristalamientos activos: vidrios térmicos, vidrios solares dinámicos, vidrios opacos, etc.), uno de cuyos miembros es Pierre GLORIEUX, diseñador del vidrio térmico patentado IQ Glass.

Compartir esta página

¿Cómo funciona un vidrio térmico?

El principio general es casi siempre el mismo ya que consiste en calentar una resistencia que emite radiación de calor.

El vidrio térmico suele ser un doble acristalamiento (véase el diagrama), de aspecto muy similar al doble acristalamiento convencional. Una capa transparente de óxido metálico conductor cubre la pared interior de uno de los vidrios (vidrio interior en el caso del diagrama). A cada lado de esta capa hay dos electrodos que proporcionan la alimentación. Cuando se aplica una corriente, la capa conductora desprende calor por el efecto Joule (disipación de energía eléctrica en forma de energía térmica), que se transmite al interior del local. Para limitar la pérdida de energía, el cristal exterior está cubierto con un revestimiento reflectante de baja emisión.

vitrage chauffant principe

VIDRIO TÉRMICO Calorglass

¿El vidrio térmico para qué tipo de aplicaciones?

Las posibles aplicaciones son numerosas. Afectan locales:

  • con espacios y volúmenes que requieren deshielo. Este es el caso, por ejemplo, de las verandas, los techos de cristal, las superficies para quitar la nieve, las ventanas de los aviones, etc.
  • donde la condensación sea importante y se requiera desempañar: zonas de spa, piscinas, pabellones deportivos, mamparas de cristal en baños, etc.
  • con dimensiones de acristalamiento no estándar para conciliar la aportación de luz y la limitación del «efecto de pared fría» que se amplifica con la superficie acristalada (museos, edificios institucionales, hoteles de lujo, etc.).
  • cuyas limitaciones de espacio disponible son importantes. Este es el caso de los barcos, barcazas, casas móviles, donde cuenta cada cm.

Aunque requiere una integración específica, puede adaptarse a la mayoría de los marcos de ventanas, hojas, ventanas correderas o plegables, fachadas de vidrio, etc. Hay planes para puertas de entrada y paredes de cristal. El acristalamiento térmico puede integrarse indistintamente en perfiles de aluminio, PVC, metal o madera.

La fuente de alimentación más común es la de 230V.

¿Cuánta potencia? ¿Por qué impacto energético? ¿Para qué función?

El acristalamiento debe ser dimensionado por un especialista. Un estudio térmico nos permitirá simular y comprender el funcionamiento del acristalamiento en su entorno final y así evaluar el impacto energético en el mismo. La gestión inteligente de la calefacción es esencial para evitar el consumo excesivo de energía. En el caso de los vidrios térmicos, es especialmente importante asegurarse de que el exterior no se calienta, como ocurre desgraciadamente con demasiada frecuencia.

En cuanto a la gestión, se prefieren las soluciones estándar y abiertas a las específicas.

Necesidades de energía y dimensionamiento de un sistema de calefacción principal en una casa muy bien aislada: por término medio, el 20% de la superficie de la habitación debe ser en superficie de vidrio térmico. Para cada proyecto, estos datos deben definirse durante los estudios.

vitrage chauffant suppression parois froides

Ventajas y desventajas del vidrio térmico

Ventajas de los vidrios térmicos (según los fabricantes):

  • Calefacción invisible a simple vista. Aspecto del acristalamiento tradicional. Ahorro de espacio mediante la eliminación total o parcial de los radiadores.
  • Apto para todos los formatos y materiales de acristalamiento (madera, plástico, aluminio).
  • Limitación del efecto «pared fría» del acristalamiento.
  • Distribución uniforme del calor en todo el acristalamiento.
  • Eliminación de la condensación en ventanas y miradores para un confort visual total.
  • Muy buena capacidad de respuesta en términos de aumento de la temperatura.
  • Sistema de calefacción sin mantenimiento.
  • Puede combinarse con otras funciones técnicas (acristalamiento opaco, vidrio solar dinámico, vidrio de seguridad, etc.).
  • Adecuado para nuevas construcciones y renovaciones.

Consumo medio de energía

Según la aplicación y la superficie de acristalamiento disponible, la potencia del acristalamiento a utilizar (datos promediados) es, según los fabricantes, desde 50 hasta 100 W/m2 para una aplicación anticondensación, desde 100 hasta 250 W/m2 para una calefacción suplementaria, desde 250 hasta 500 W/m2 para una calefacción principal y desde 350 hasta 700 W/m2 para una función de retirada de nieve (techo acristalado).

Ejemplo de una solución completa de vidrios térmicos para casas con estructura de madera de Vitrum Glass

Ejemplo de una solución completa de vidrios térmicos para casas con estructura de madera de Vitrum Glass

Limitaciones – Desventajas del vidrio térmico:

  • Sustituye la totalidad o parte del sistema de calefacción de una vivienda. La eficacia depende de las habitaciones en cuestión.
  • Seguridad: elija una solución de calidad que evite el contacto accidental con la capa de calefacción eléctrica (230v) en caso de rotura del cristal exterior. Se recomienda encarecidamente elegir un acristalamiento certificado que cumpla las normas vigentes, especialmente las eléctricas.
  • La definición y realización de un proyecto de vidrio térmico requiere competencias multidisciplinares (térmicas, eléctricas, de control, de integración del vidrio térmico y de instalación de la carpintería, etc.).
  • La naturaleza de las necesidades del usuario final debe definirse claramente durante la fase de diseño, con respecto a las posibles funcionalidades (anticondensación, retirada de nieve, calefacción suplementaria, etc.)
  • Prevea el tendido de los cables necesarios para la alimentación eléctrica y el control del acristalamiento.
  • El precio sigue siendo elevado, pero se vuelve competitivo a medida que aumentan los volúmenes de venta y mejora la tecnología.
Ejemplo de una extensión con vidrios térmicos (© Syselia)

Ejemplo de una extensión con vidrios térmicos (© Syselia)

Precio de un vidrio térmico

Esta tecnología se dirige a proyectos residenciales en los que se busca el máximo confort y a proyectos adaptados a las funcionalidades que ofrecen los vidrios térmicos: anticondensación para piscinas, eliminación de paredes frías en espacios muy acristalados, eliminación de nieve en cubiertas acristaladas, etc. Están diseñados para combinarse con todo tipo de carpintería.

EL precio sin IVA (suministro) y sin instalación es del orden de 500 € a 700 € por m².

Los fabricantes de vidrios térmicos

EUROPEAN TOUGHENED GLASS (UK) LTD

Con sus cuatro centros de producción, European Glass se ha forjado una excelente reputación en los últimos 25 años por la rápida entrega de productos acabados de calidad.

El equipo utilizado es de última generación. Fabricado sólo en Europa, lo que permite a los integradores ofrecer la mejor calidad incluso a sus clientes más exigentes.

Con uno de los mayores hornos de templado del mundo, European Glass puede ofrecer vidrio calentado a gran escala.

European glass group fabricante especializado en vidrios térmicos –

European glass group fabricante especializado en vidrios térmicos – Industry Leaders in
High End Glass Processing

SAINT GOBAIN GLASS (FRANCIA)

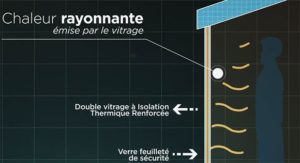

Saint-Gobain ha desarrollado una nueva generación de vidrios térmicos EGLAS. Están destinados a aplicaciones como el desempañado, la calefacción complementaria o principal, el deshielo o la retirada de nieve. La potencia de calentamiento y la dirección de propagación del calor se adaptan a la aplicación.

Ejemplo de combinaciones que componen una ventana térmica:

  • Cara exterior SGG PLANITHERM XN que tiene como objetivo proporcionar un buen aislamiento térmico desde el exterior.
  • Vidrio térmico VITRAGE SGG EGLAS
  • Vidrio laminado para garantizar la total protección eléctrica de los usuarios. Tenga en cuenta que en caso de impacto en el acristalamiento, éste está protegido por un vidrio laminado que también proporciona aislamiento eléctrico. La capa bajo tensión eléctrica permanece inaccesible.

La nueva versión de EGLAS tiene una capa conductora especialmente tratada que permite conectar cada panel directamente a la red eléctrica, como un radiador eléctrico convencional

eglas-st-gobain

eglas @ St Gobain

HTG (POLONIA, SUIZA)

Fabricante polaco de acristalamientos técnicos (de seguridad, ignífugos, arquitectónicos, balísticos, etc.), incluido el vidrio térmico.

PRELCO (CANADA)

Prelco es especialista en la fabricación de soluciones de vidrio complejas e innovadoras. Con 6 plantas situadas en Norteamérica (650 empleados), el Grupo Prelco es líder mundial en la fabricación de vidrio de valor añadido.

prelco canada vitrage chauffant

Hotel Hilton  prelco Canada

GROUPE RIOU GLASS (FRANCIA)

El grupo industrial francés RIOU GLASS (18 fábricas en Francia) es, entre otras cosas, el fabricante del vidrio térmico Calorglass®. Este fabricante recibió el premio a la innovación en la Feria de París de 2015. El principio es estándar para el vidrio térmico: una capa invisible de micropartículas metálicas se deposita en la superficie interna del vidrio. La capa se convierte así en una resistencia de calentamiento. La radiación es a baja temperatura (hasta 45°C). La solución se combina con innovadores sistemas de automatización del hogar.

Son posibles varias aplicaciones en el ámbito residencial (verandas, ventanas fijas o correderas, ventanales, ventanas francesas) y comercial (terrazas de cafés, mamparas de oficinas, etc.).

riou glass vitrage chauffant

Fuente @ RIOU GLASS

Empresas de diseño de acristalamientos térmicos

EUCG (FRANCIA)

EUCG es el diseñador de la solución de control de vidrio calentado «Plug & Play» que lleva el mismo nombre (10 años de investigación para desarrollar el proceso). El EUCG no requiere ninguna habilidad especial en términos de instalación e integración. El EUCG, muy activo, ha presentado varias patentes en los últimos años.

eucg vitrage chauffant

El sistema EUCG consta de elementos modulares. Fuente EUCG.

SYSELIA (FRANCIA)

SYSELIA se posiciona como un servicio de ingeniería para los profesionales de la construcción que deseen implantar soluciones de acristalamiento activo (calefacción, dinámico, blackout, light…..).

SYSELIA ofrece servicios de consultoría, gestión de proyectos y diseño en este ámbito.

A través de los miembros de su equipo y de los proyectos que han llevado a cabo en todo el mundo, SYSELIA puede señalar más de treinta años de experiencia única en el campo del vidrio térmico.

En el marco de su actividad de R&D sobre los vidrios térmicos, SYSELIA ha desarrollado un módulo que permite reproducir el comportamiento térmico de estos acristalamientos en TRNSYS (software de simulación energética dinámica de edificios y sistemas).

Socio de la SBA (Smart Buildings Alliance) desde hace varios años, SYSELIA se compromete a implementar soluciones de control fiables, duraderas y escalables, abiertas a otros equipos del edificio (termostato, calefacción existente…) y ofreciendo una verdadera garantía del fabricante.

Syselia ingenierie vitrage chauffant

Ingeniería de acristalamiento activo: #ingeniería #acristalamiento #vidrio #activo #calefacción #solar #dinámico #opaciente #luminoso

VITRUM GLASS (FRANCIA)

VitrumGlass es una oficina de diseño y gestión de proyectos especializada en acristalamientos térmicos y todo tipo de acristalamientos inteligentes (opacos, dinámicos, cromáticos, etc.). La empresa realiza un estudio térmico y eléctrico, se compromete a un resultado de calefacción que permite al cliente final tener la seguridad de que el acristalamiento térmico será el único sistema de calefacción del edificio. VitrumGlass puede suministrar la carpintería o proponer al carpintero planes de mecanizado para la integración del vidrio inteligente en los marcos. VitrumGlass propone el mejor sistema de control adaptado a las necesidades del cliente y proporciona un armario eléctrico dedicado al entorno, lo que permite a VitrumGlass garantizar el acristalamiento y la instalación eléctrica en el decenio.

Vitrum Glass es el diseñador de la solución Smart in Glass® para la integración Plug & Play y el control inteligente de los vidrios calefactados y de todos los vidrios tecnológicos de su gama (opacos, de migración solar, OLED, etc.). La temperatura de la superficie oscila entre los 20 y los 40°C, incluso con temperaturas exteriores muy bajas. Vitrum Glass está especializada en el diseño, la instalación y la gestión de vidrios inteligentes de alta gama.

duplex paris vitrage chauffant

Ejemplo de dúplex en París con vidrio térmico VITRUM GLASS
